一、MOS管引腳介紹
一個典型的N溝道MOS管由柵極（G極）、源極（S極）和漏極（D極）組成。
柵極（Gate）：這是控制MOS管開關的關鍵引腳，用于掌控電流的流通與否。通過改變柵極電壓，可以調節MOS管的導通程度，進而控制電流的大小。
源極（Source）：這是電流流入MOS管的引腳，通常與MOS管的負極連接。在電路中，源極起到電流輸入的作用，為載流子的運動提供起點。
漏極（Drain）：這是電流流出MOS管的引腳，與外部電路的正極相連。漏極負責接收從源極流入并通過導電溝道傳輸過來的載流子，從而實現電流的輸出，將信號傳遞給后續電路或負載。
二、N、P溝道的區分
在區分N溝道和P溝道MOS管時，可以通過電路符號和實際應用來判斷：

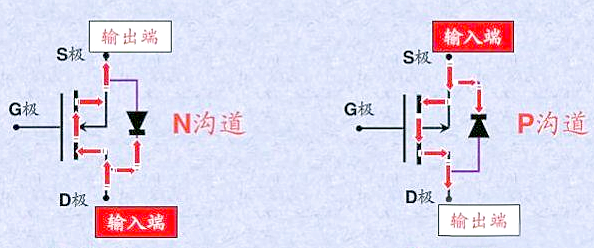

通過電路符號判斷：在電路圖中，N溝道MOS管的箭頭通常指向柵極（G極），而P溝道MOS管的箭頭則背向柵極（G極）。這一特點使得在閱讀電路圖時，可以快速識別出MOS管的類型。
基于實際應用判斷：在實際電路設計中，N溝道MOS管常用于低側驅動和開關應用，而P溝道MOS管則常用于高側驅動和電源管理等場景。這種應用上的差異也可以幫助我們在實際電路中區分N溝道和P溝道MOS管。
三、MOS管引腳的識別
（一）通過管殼表面標識識別
許多MOS管在管殼表面上會有標記或標識，標明各個電極的名稱，如G、S、D字母標識或特定的符號標識等。這使得在安裝和使用時，可以直接通過觀察管殼來快速確定各引腳的功能。
（二）通過電路圖符號識別
在電路圖中，MOS管的引腳通常會用特定的符號表示：
柵極（G極）：在符號中通常較為明顯，一般用一個圓圈來表示，易于識別。
源極（S極）：在P溝道和N溝道MOS管中，源極通常表現為兩條線的交匯點，且通常會用一個小圓圈來表示。
漏極（D極）：無論是P溝道還是N溝道MOS管，漏極總是出現在單獨引線的一側，一般用一個小圓點來表示。
（三）通過測量工具識別
可以使用萬用表等測量工具，通過測量各電極之間的電阻值或電壓差來判斷引腳：
測量電阻法：通過測量各引腳之間的電阻值，可以初步判斷MOS管的引腳。例如，在N溝道MOS管中，漏極和源極之間的正向電阻通常較小，而反向電阻較大；而在P溝道MOS管中則相反。
測量電壓法：在實際電路中，通過測量各引腳之間的電壓差，也可以判斷MOS管的引腳和工作狀態。例如，在正常的導通狀態下，漏極和源極之間的電壓差通常較小，而在截止?fàn)顟B(tài)下則較大。
四、MOS管引腳的判定步驟
（一）判定柵極（G極）
通過電路連接判斷：由于柵極是控制電極，其電位決定了MOS管的導通與截止?fàn)顟B(tài)，因此判定柵極至關重要。通常，在電路中，柵極的電位會通過一個電阻或電容與電源或地線相連。通過測量該電阻或電容的阻值或容量值，可以判定柵極的位置。
通過萬用表測量判斷：使用萬用表的二極管檔或電阻檔，測量各引腳之間的電阻值。在N溝道MOS管中，當柵極與源極之間的電阻值較小時，通常表明該引腳為柵極；在P溝道MOS管中則相反。
（二）判定源極（S極）和漏極（D極）
通過電流方向判斷：在源-漏導通狀態下，電流從源極流向漏極。通過測量該電流的方向，可以判定源極和漏極的相對位置。
通過電壓差測量判斷：通過測量源-漏之間的電壓差，也可以判定源極和漏極的位置。通常，源-漏之間的電壓差為幾伏至幾十伏不等，在導通狀態下，漏極電壓通常高于源極電壓。
（三）判定N溝道與P溝道
通過柵極電位判斷：根據電路中柵極的電位判定N溝道或P溝道。當柵極為低電位時，通常為N溝道；當柵極為高電位時，通常為P溝道。通過判定N溝道與P溝道，可以進一步確定源極和漏極的正確連接方式。
通過電路功能判斷：在實際電路中，N溝道MOS管常用于低側驅動和開關應用，而P溝道MOS管則常用于高側驅動和電源管理等場景。根據電路的功能和應用，也可以初步判斷MOS管的類型。
五、MOS管的檢測方法
MOS管的檢測主要是判斷MOS管是否存在漏電、短路、斷路、放大等問題。
（一）檢測漏電
移開柵極-源極電阻法：把連接?xùn)艠O和源極的電阻移開，萬用表紅黑筆不變，假如移開電阻后表針慢慢逐步退回到高阻或無限大，則MOS管漏電，不變則完好。
柵極-源極短接法：然后用一根導線把MOS管的柵極和源極連接起來，假如指針立刻返回?zé)o限大，則MOS完好。
（二）檢測源-漏導通狀態
直接測量法：把紅筆接到MOS的源極S上，黑筆接到MOS管的漏極上，好的表針指示應該是無限大。
輔助電阻法：用一只100KΩ-200KΩ的電阻連在柵極和漏極上，然后把紅筆接到MOS的源極S上，黑筆接到MOS管的漏極上，這時表針指示的值一般是0，這時是下電荷通過這個電阻對MOS管的柵極充電，產生柵極電場，因為電場產生導致導電溝道致使漏極和源極導通，故萬用表指針偏轉，偏轉的角度大，放電性越好。
六、測量漏-源通態電阻RDS（on）
在源-漏之間有一個PN結，因此根據PN結正、反向電阻存在差異，可識別源極與漏極。例如用500型萬用表R×1檔實測一只IRFPC50型VMOS管，RDS（on）=3.2Ω，大于0.58Ω（典型值）。
