邏輯門主要使用二極管或晶體管作為電子開關來實現，但也可以使用真空管、電磁繼電器(繼電器邏輯)、流體邏輯、氣動邏輯、光學、分子甚至機械元件來構建。通過放大，邏輯門可以以與組合布爾函數相同的方式級聯，允許構建所有布爾邏輯的物理模型。邏輯器件包括多路復用器、寄存器、算術邏輯單元(ALU) 和計算機存儲器等設備，一直到完整的微處理器，其中可能包含超過1億個門。在現代實踐中，大多數柵極由MOSFET(金屬氧化物半導體場效應晶體管)制成。

1.邏輯門的概念

1.1基本單元

邏輯門(LogicGates)是在集成電路(IntegratedCircuit)上的基本組件。簡單的邏輯門可由晶體管組成。這些晶體管的組合可以使代表兩種信號的高低電平在通過它們之后產生高電平或者低電平的信號。高、低電平可以分別代表邏輯上的“真”與“假”或二進制當中的1和0，從而實現邏輯運算。邏輯門又稱“數字邏輯電路基本單元”。執行“或”、“與”、“非”、“或非”、“與非”等邏輯運算的電路。任何復雜的邏輯電路都可由這些邏輯門組成。廣泛用于計算機、通信、控制和數字化儀表。

1.2作用

通過控制高、低電平(分別代表邏輯上的“真”與“假”或二進制當中的“1”和“0”)，從而實現邏輯運算。

2.邏輯門的種類

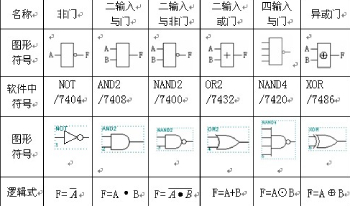

常見的邏輯門包括“與”門，“或”門，“非”門，“異或”(也稱：互斥或)等等。邏輯門可以組合使用實現更為復雜的邏輯運算。

2.1或門

或門(英文：Or gate)又稱或電路。如果幾個條件中，只要有一個條件得到滿足，某事件就會發生，這種關系叫做“或”邏輯關系。具有“或”邏輯關系的電路叫做或門?；蜷T有多個輸入端，一個輸出端，多輸入或門可由多個2輸入或門構成。只要輸入中有一個為高電平時(邏輯1)，輸出就為高電平(邏輯1);只有當所有的輸入全為低電平時，輸出才為低電平。

“或”門可以有兩個或者兩個以上輸入端和一個輸出端。由二極管構成的兩輸入“或”門電路如圖1（a）所示，與其對應的邏輯符號如圖1（b）所示。

圖1二極管或門電路及或門邏輯符號

圖1（a）中，A、B為輸入端，F(xiàn)為輸出端。該電路根據輸入信號取值的不同，同樣可分為如下兩種工作情況。

①當兩個輸入端電壓VA、VB均為低電平0V時，二極管D1、D2均截止，輸出端電壓VF＝0V?！?/div>
