施密特觸發電路(Schmitt Trigger)：是脈沖波形變換中經常使用的一種電路，有時也簡稱為施密特電路。
1.施密特電路作用
1. 波形變換
可將三角波、正弦波、周期性波等變成矩形波。
2. 脈沖波的整形
數字系統中，矩形脈沖在傳輸中經常發生波形畸變，出現上升沿和下降沿不理想的情況，可用施密特觸發器整形后，獲得較理想的矩形脈沖。
3. 脈沖鑒幅
幅度不同、不規則的脈沖信號施加到施密特觸發器的輸入端時，能選擇幅度大于預設值的脈沖信號進行輸出。
4、構成多諧振蕩器
幅值不同的信號在通過加上一個合適電容的施密特觸發器后會產生矩形脈沖，矩形波脈沖信號，常用作脈沖信號源及時序電路中的時鐘信號。

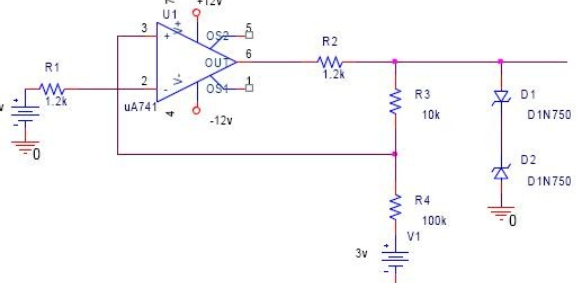

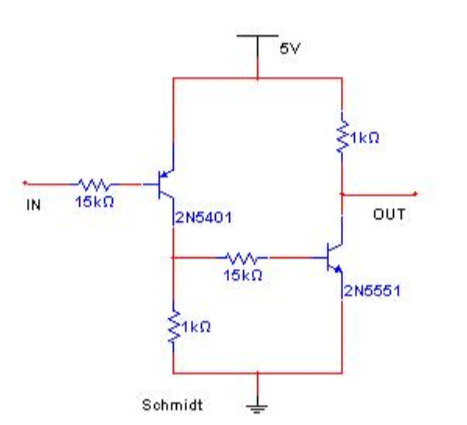

2.施密特電路圖
3.施密特電路原理
施密特觸發電路具備兩個重要的特點：
(1)輸入信號從低電平上升過程中電路狀態轉換時對應的輸入電平，與輸入信號從高電平下降過程中對應的輸入電平轉換電平不同。
(2)在電路狀態轉換時，通過電路內部的正反饋過程使輸出電壓波形的邊沿變得很陡。
因此，利用以上兩個特點不僅能將邊沿變化緩慢的信號波形整形為邊沿陡峭的矩形波；而且可以將疊加在矩形脈沖高、低電平上的噪聲有效地清除。
當任何波形的信號進入電路時，輸出在正、負飽和之間跳動，產生方波或脈波輸出。不同于比較器，施密特觸發電路有兩個臨界電壓且形成一個滯后區，可以防止在滯后范圍內之噪聲干擾電路的正常工作。如遙控接收線路，傳感器輸入電路都會用到它整形。施密特觸發器 一般比較器只有一個作比較的臨界電壓，若輸入端有噪聲來回多次穿越臨界電壓時，輸出端即受到干擾，其正負狀態產生不正常轉換。
當Vi 大于VR 時運算放大器的輸出會得到一個正向電壓輸出；若VR 大于Vi 時則會得到一個負電壓。電壓的大小則由兩個齊紊二極管來限壓。理想的運算放大器其輸出上升時間為0，而在實際的電路上是上可能得到這么理想的曲線，一般從負壓上升到正壓需要一小段的上升時間。換言之，運算放大器并上能立刻反應Vi 及VR 所形成的電壓差。
如果參考電壓VR 固定，那么當Vi 慢慢增加時，僅在Vi-VR>=V1 時。運算放大器的輸出達到Vmax；而當Vi 漸漸減小時卻必須于Vi-VR<=V1 伏特時，輸出才為Vmin。也即，欲達Vmax 及Vmin 輸出電壓的條件上一樣，兩者Vi-VR值相差V1，這種情形稱為遲滯(hysteresis)現象。史密特觸發器便是利用這種現象而做成的電路。反相的史密特觸發器，輸出電壓經由分壓電路回授至運算放大器，參考電壓則加在R1 及R2 的末端。回授β 值為R2/(R1+R2)，此電路為正回授，如果輸出增加了V，則有回授βV 到運算放大器。
當Vi<V+時，V+=VR+(R2/R1+R2)(Vmax-VR)
當Vi=V+時，輸出轉為Vmin。
當Vi>V+時，V+=VR-(R2/R1+R2)(Vmin+VR)得很陡。
若此時V+漸漸小至V2，則輸出又轉為Vmax。由于遲滯現象，使得觸發輸出電壓轉相的電壓有所上同，輸入電壓增加產生輸出轉相時所的電壓，要比輸入電壓降低時所產生的輸出轉相所需電壓來得大(V1>V2)。
