Boost升壓電路是六種基本斬波電路之一，是一種開關直流升壓電路，它可以使輸出電壓比輸入電壓高。主要應用于直流電動機傳動、單相功率因數校正（PFC）電路及其他交直流電源中。
1.boost電路工作原理
升壓(Boost)斬波電路的工作原理：假定那個開關（三極管或者mos管）已經斷開了很長時間，所有的元件都處于理想狀態，電容電壓等于輸入電壓。
分析升壓斬波電路工作原理時，首先假設電路中電感L值很大，電容C值也很大。當可控開關V處于通態時，電源E向電感L充電，充電電流基本恒定為I1，同時電容C上的電壓向負載供電。因為C值很大，基本能保持輸出電壓uo為恒值，記為Uo。設V處于通態的時間為ton，當V處于斷態時E和L共同向電容C充電并向負載提供能量。設V處于關斷的時間為toff，則在此期間電感L釋放的能量為(Uo-E)I1toff。當電路工作于穩態時，一個周期T中電感L積蓄的能量與釋放的能量相等。

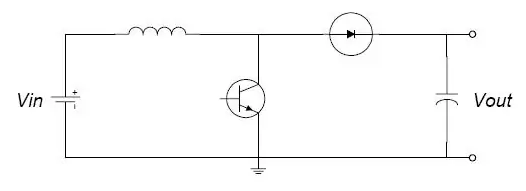

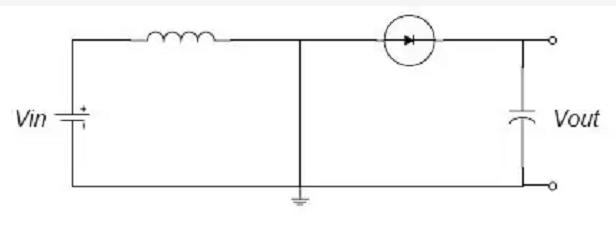

在充電過程中，開關閉合（三極管導通），等效電路如圖1，開關（三極管）處用導線代替。這時，輸入電壓流過電感。二極管防止電容對地放電。由于輸入是直流電，所以電感上的電流以一定的比率線性增加，這個比率跟電感大小有關。隨著電感電流增加，電感里儲存了一些能量。

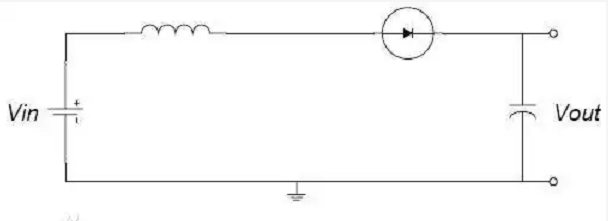

放電過程如圖2，這是當開關斷開（三極管截止）時的等效電路。當開關斷開（三極管截止）時，由于電感的電流保持特性，流經電感的電流不會馬上變為0，而是緩慢的由充電完畢時的值變為0。而原來的電路已斷開，于是電感只能通過新電路放電，即電感開始給電容充電，電容兩端電壓升高，此時電壓已經高于輸入電壓了。升壓完畢。
說起來升壓過程就是一個電感的能量傳遞過程。充電時，電感吸收能量，放電時電感放出能量。如果電容量足夠大，那么在輸出端就可以在放電過程中保持一個持續的電流。如果這個通斷的過程不斷重復。就可以在電容兩端得到高于輸入電壓的電壓。
2.boost電路參數計算
已知參數：輸入電壓：12V --- Vi；輸出電壓：18V ---Vo；輸出電流：1A --- Io；輸出紋波：36mV --- Vpp；工作頻率：100KHz --- f。
1、占空比：穩定工作時，每個開關周期，導通期間電感電流的增加等于關斷期間電感電流的減少，即Vi*don/（f*L）=（Vo+Vd-Vi）*（1-don）/（f*L），整理后有don=（Vo+Vd-Vi）/（Vo+Vd），參數帶入，don=0.572。
2、電感量：先求每個開關周期內電感初始電流等于輸出電流時的對應電感的電感量。其值為Vi*（1-don）/（f*2*Io），參數帶入，Lx=38.5uH，deltaI=Vi*don/（L*f），參數帶入，deltaI=1.1A。當電感的電感量小于此值Lx時，輸出紋波隨電感量的增加變化較明顯，當電感的電感量大于此值Lx時，輸出紋波隨電感量的增加幾乎不再變小，由于增加電感量可以減小磁滯損耗，另外考慮輸入波動等其他方面影響取L=60uH，deltaI=Vi*don/（L*f），參數帶入，deltaI=0.72A，I1=Io/（1-don）-（1/2）*deltaI，I2= Io/（1-don）+（1/2）*deltaI，參數帶入，I1=1.2A，I2=1.92A。
3、輸出電容：此例中輸出電容選擇位陶瓷電容，故 ESR可以忽略C=Io*don/（f*Vpp），參數帶入，C=99.5uF，3個33uF/25V陶瓷電容并聯。
4、磁環及線徑：查找磁環手冊選擇對應峰值電流I2=1.92A時磁環不飽和的適合磁環，Irms^2=（1/3）*（I1^2+I2^2-I1*I2），參數帶入，irms=1.6A，按此電流有效值及工作頻率選擇線徑。
3.boost電路和buck電路區別

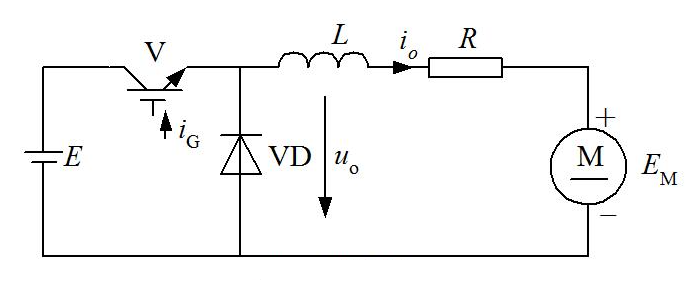

Buck電路：降壓斬波器，其輸出平均電壓Uo小于輸入電壓Ui，輸出電壓與輸入電壓極性相同。
Boost電路：升壓斬波器，其輸出平均電壓Uo大于輸入電壓Ui，輸出電壓與輸入電壓極性相同。
