不管NPN三極管還是PNP三極管，導通后集電極和發射極都是單向?qū)ǖ模降资羌姌O流向發射極還是發射極流向集電極這個取決于三極管的類型。下面分NPN和PNP兩種情況說明。
1.NPN
三極管導通情況

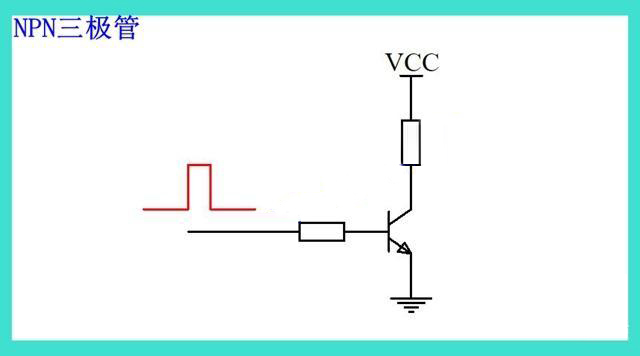

在NPN三極管的基極上加高電平后，NPN三極管的CE極導通，如下圖所示。

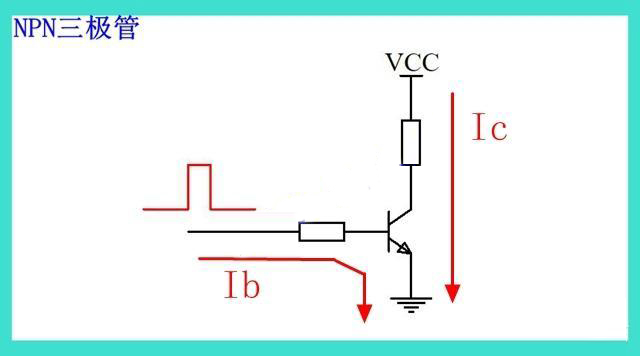

三極管有截至、放大、飽和三個工作狀態，通過調節基極電流可以實現調節集電極電流的目的。NPN三極管的發射極E是電流流出端，流出的電流是IE=IC+Ib。如下圖所示。
NPN三極管導通后集電極的電流流向發射極，不會從發射極流回集電極，是單向?qū)ā?/div>
2.PNP三極管導通情況

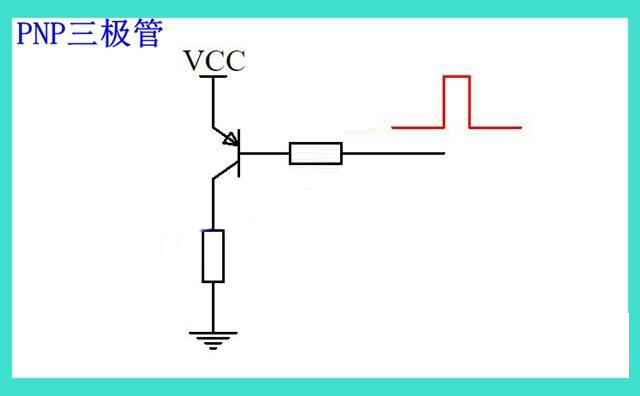

在PNP三極管的基極上加低電平后，PNP三極管的EC極導通，如下圖所示。

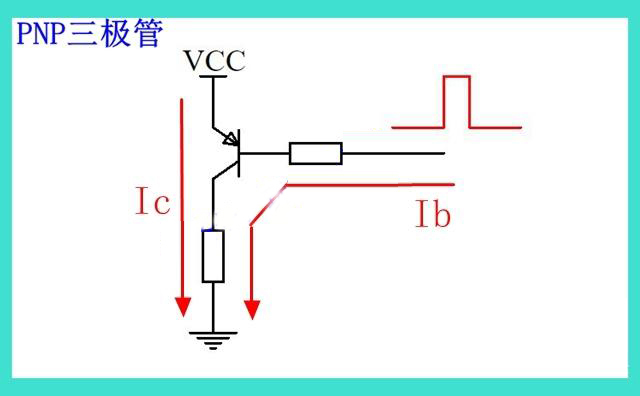

PNP三極管的集電極C是電流流出端，流出的電流是IC=Ib+IE。如下圖所示。
PNP三極管導通后發射極的電流流向集電極，不會從集電極流回發射極，是單向?qū)ā?br />
