首先要知道貼片電阻封裝為01005, 0201, 0402因電阻本體太小，故本體無標示字碼；所以這些封裝的貼片電阻只有通過萬用表來測量區分。
1、貼片電阻±5%公差電阻字碼是三位數，前二位是阻值的有效數，第三位表示有幾個 0
153 = 15000? = 15K?
10? 以下標示: 6R8 = 6.8?
2、貼片電阻封裝0805, 1206, 1210, 2010, 2512 ≤±1%公差產品字碼有四位數，前三位是阻
值的有效數，第四位表示有幾個 0
2372 = 23700? = 23.7K?
10? 以下標示: 3R24 = 3.24?
3、貼片電阻封裝0603 ≤±1%公差 E-96系列標準阻值，因電阻本體太小，采用三位阻值代碼（數字）及下列指數代碼（字母）配合來指明標準的阻值。
指數碼 ( 0603≤±1% 標示)
代 碼： A--B--C--D--E--F--G--H--X--Y--Z
指 數：100--101--102--103--104--105--106---107--10-1--10-2--10-3

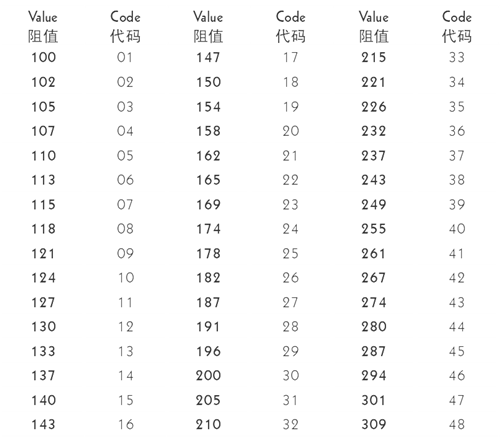

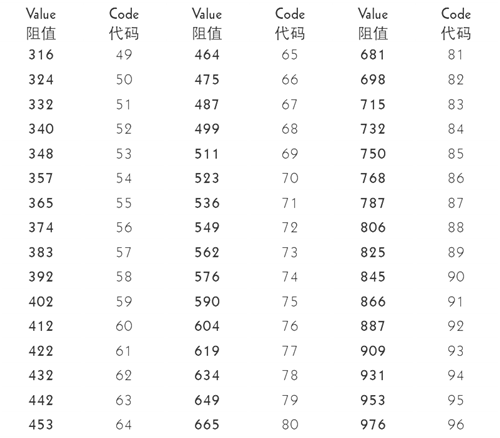

E-96系列標準阻值代碼（對0603≤±1%的字碼）
阻值標示如下：
1.96K?= 196 ×101 ? = 29B
12.4?= 124 ×10 -1 = 10X
0603≤±1%公差，在標準 E-24 系列中，但不屬 E-96 系列的阻值，標示和5%的公差相同，但是在字碼下多加一條線
122 = 1200 = 1.2 K?
680 = 68?
看完以上內容，所有的貼片電阻阻值大小就都能看出來。
這么小顆的貼片電阻也都是工業技術的體現，并不是做出來就能用，很多采購就忽略了這一點，聽到對方報價非常便宜就大量采購，最后產品平凡出問題，而且問題點還很難尋找?；艘淮蟀训木ψ詈髥?wèn)題只是一顆小小的貼片電阻因?yàn)榫日`差超出了實際值。所以東西小，技術也是需要過硬的。想要降低采購成本，尋找廠家價格自然有優惠。
