瞬態電壓抑制二極管（Transient Voltage Suppression iode）也稱作TVS二極管，是一種提高EMI和ESD免疫能力的最簡單電路保護選擇，具有響應時間快、瞬態功率大、漏電流低、擊穿電壓偏差小、箝位電壓較易控制、無損壞極限、體積小等優點。TVS二極管主要應用于汽車電子、計算機系統、通訊設備、儀器儀表、新能源、數據中心、交/直流電源、無人機、機器人等領域。

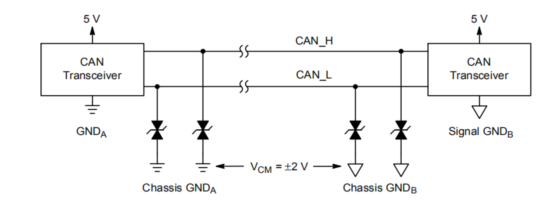

IC芯片的保護電路
在產品電路設計中，應考慮的幾個事項包括：內部IC與外部TVS保護電路，TVS二極管的開關電壓，二極管陣列，共模補償電壓，后向驅動保護，以及差分輸入輸出等。其中，TVS二極管可削除IC上的浪涌電壓。很多IC都帶有內部保護電路，用以防止ESD失效的發生；但是，這對浪涌事件通常有些不足。
對于應用工程師來說，處理瞬時脈沖對器件損害的最好辦法，就是將瞬時電流從敏感器件（如IC芯片）引開。為達到這一目的，在PCB布線時一般將將TVS與被保護線路并聯。這樣，當瞬時電壓超過電路正常工作電壓后，TVS將發生雪崩擊穿，從而提供給瞬時電流一個超低阻抗的通路，其結果是瞬時電流通過TVS被引開，從而避開被保護器件，并且在電壓恢復正常值之前使被保護回路一直保持截止電壓。在此之后，當瞬時脈沖結束以后，TVS二極管再自動恢復至高阻狀態，整個回路進入正常電壓狀態。

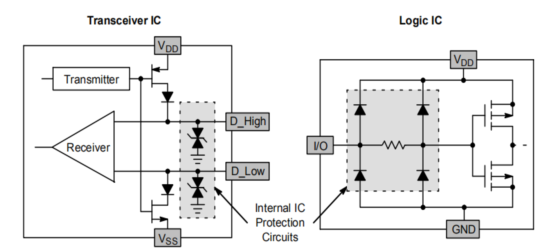

ESD保護電路
硅TVS二極管的抗浪涌能力與其尺寸和外部器件有直接關系，一般是內部IC TVS尺寸的10倍以上。外部TVS二極管之所以能提供高級別的浪涌保護，是因?yàn)樵揟VS二極管不僅僅是保護IC，而是提供更大的保護功能。另外，大多數IC的內部保護電路僅僅只能應對很少一部分ESD事項，而外部TVS器件則可以提供無窮的浪涌免疫功能。
值得注意的是，了解IC的內部保護電路，對選擇外部TVS器件的額定功率和開關電壓非常有幫助。遺憾的是，很多IC的數據表只提供了標稱ESD，沒有公開內部保護電路。
事實上，內部保護電路可通過高壓三極管、穩壓二極管、二極管陣列、晶閘管、過壓檢測開關等常用電子元器件來設計。
可見，TVS二極管是一種方便、實用的電路保護器件，用戶只需遵循幾條簡單的規則，就能實現有效的浪涌保護功能。唯一遺憾的是，TVS二極管體積較大，相信隨著材料技術的發展，這方面問題將得到解決。
